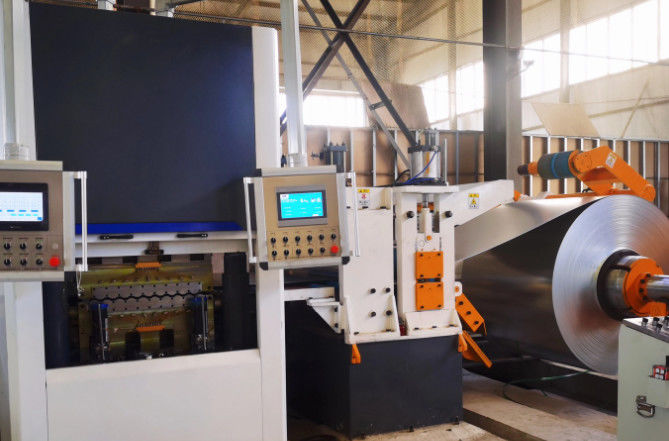

Dây chuyền cắt ngang và máy cắt theo chiều dài độ chính xác cao của Tengdi Machinery
Tổng quan sản phẩm: Giải pháp cắt chất lượng cao cho gia công kim loại
Tengdi Machinery cung cấp các dây chuyền cắt ngang và máy cắt theo chiều dài hiệu suất cao để gia công cuộn kim loại. Thiết bị của chúng tôi mang lại độ chính xác cắt vượt trội (±0,15mm) và tốc độ cắt cao (lên đến 100m/phút), rất lý tưởng cho ngành sản xuất ô tô, đồ gia dụng, phần cứng và luyện kim.
Máy cắt theo chiều dài: Định nghĩa, Chức năng & Danh mục
Máy cắt theo chiều dài xử lý cuộn kim loại thông qua việc tháo cuộn, san phẳng và cắt thành các chiều dài được chỉ định, sau đó xếp chồng. Nó chuyển đổi các cuộn kim loại liên tục thành vật liệu phẳng có thể sử dụng được để sản xuất.
Chức năng & Thành phần cốt lõi
- Các thành phần cốt lõi chính:Máy tháo cuộn, máy kẹp & san phẳng, thước đo, máy cắt, máy xếp
- Các thành phần phụ:Bộ nạp, thiết bị dẫn hướng bên, cơ chế chuyển tiếp, băng tải
Danh mục thiết bị
Theo vật liệu kim loại:
- Máy cắt theo chiều dài bằng thép không gỉ
- Máy cắt theo chiều dài bằng thép silicon
- Máy cắt theo chiều dài tấm cán nguội/cán nóng
Theo chế độ điều khiển điện tử:
- Dây chuyền cắt theo chiều dài khí nén (độ chính xác trung bình)
- Dây chuyền cắt theo chiều dài NC (Điều khiển số) (độ chính xác cao)
Thông số kỹ thuật chi tiết
| Mô hình |
Phạm vi độ dày (mm) |
Phạm vi chiều rộng (mm) |
Chiều dài cắt (mm) |
Độ chính xác cắt (mm) |
Số lượng con lăn |
Đường kính con lăn (mm) |
| 3*1600 |
0.3-3 |
1600 |
300-4000 |
±0.5 |
15 |
Φ85 |
| 6*2000 |
1-6 |
2000 |
500-6000 |
±0.5 |
15 |
Φ140 |
| 8*2000 |
2-8 |
2000 |
600-8000 |
±1 |
13 |
Φ155 |
| 10*2200 |
2-10 |
2200 |
600-10000 |
±1 |
13 |
Φ160 |
| 12*2200 |
3-12 |
2200 |
800-12000 |
±1 |
11 |
Φ180 |
| 16*2200 |
4-16 |
2200 |
800-12000 |
±1 |
11 |
Φ200 |
| 20*2500 |
6-20 |
2500 |
800-12000 |
±1 |
9 |
Φ230 |
| 25*2500 |
8-25 |
2500 |
800-12000 |
±1 |
9 |
Φ260 |
Quy trình làm việc tiêu chuẩn của Máy cắt theo chiều dài
1. Nâng cuộn: Nâng và chuyển cuộn kim loại đến máy tháo cuộn thủy lực
2. Máy tháo cuộn thủy lực: Mở cuộn kim loại với tốc độ được kiểm soát
3. Con lăn giảm chấn: Ổn định tấm đã mở cuộn
4. Con lăn kẹp & San phẳng trước: Duy trì độ căng và thực hiện san phẳng sơ bộ
5. Cầu vòng lặp: Đệm sự khác biệt về tốc độ giữa các trạm
6. Con lăn dẫn hướng bên: Giữ tấm ở giữa
7. Máy san phẳng chính: Thực hiện san phẳng tinh
8. Thiết bị mã hóa & đo lường: Đo chính xác chiều dài tấm
9. Máy cắt: Cắt tấm theo chiều dài được chỉ định
10. Băng tải: Chuyển tấm đã cắt
11. Bệ nâng thủy lực: Điều chỉnh chiều cao để xếp chồng
12. Máy xếp với thiết bị quạt gió: Xếp các tấm gọn gàng
13. Xe dỡ hàng: Vận chuyển các tấm đã hoàn thành
Ưu điểm hợp tác với Tengdi Machinery
- Giải pháp tùy chỉnh: Các thông số thiết bị phù hợp với nhu cầu cụ thể
- Chuyên môn & Đảm bảo chất lượng: Các chuyên gia lành nghề đảm bảo tiêu chuẩn cao
- Ứng dụng đa năng: Thích hợp cho nhiều ngành công nghiệp và vật liệu kim loại
- Hỗ trợ sau bán hàng: Dịch vụ hậu mãi toàn diện bao gồm đào tạo và tư vấn kỹ thuật
