Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật chất: | Đúc, thép không gỉ, đồng thau, gang, gang dẻo | Phương tiện truyền thông: | dầu |
|---|---|---|---|
| Tiêu chuẩn hoặc Không tiêu chuẩn: | Tiêu chuẩn | Tên sản phẩm: | 4 inch |
| Tiêu chuẩn: | DIN | sự liên quan: | Kết nối mặt bích, Chủ đề nữ |
| Người mẫu: | Người mẫu | Kích thước cổng: | DN15mm-DN1000mm |
| Điểm nổi bật: | Van cổng mặt bích 50mm,van cổng mặt bích din 3352,van điều khiển công nghiệp pn16 |
||

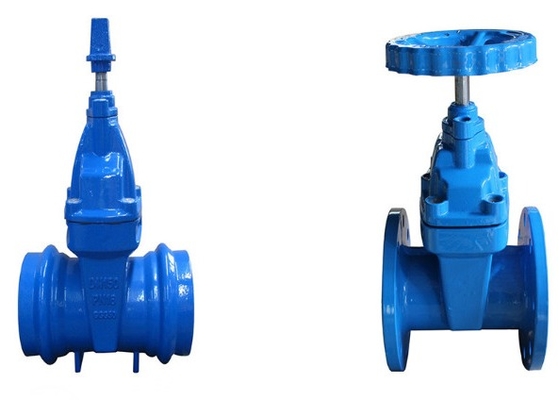

Van cổng rèn mặt bích ANSI a105n API6D
| Tiêu chuẩn |
DIN 3352-F4, DIN 3352-F5, BS5163, AWWA C509, AWWA C515 Khoan mặt bích theo tiêu chuẩn DIN2501, BS4504 và ANSI B16.1 PN10, PN16, PN25 |
| Thể loại | Đầu mặt bích, Kết thúc socked, Khớp cơ học, thân không tăng / thân tăng |
| Vật chất |
Thân: Gang dẻo GGG40 / 50 hoặc GangGG25 Nêm: Sắt dẻo GGG40 / 50 + EPDM / NBR hoặc ghế ngồi bằng kim loại Thân: thép không gỉ 2Cr13, SS304, SS316 Bu lông và đai ốc: Thép cacbon mạ kẽm hoặc SS304,316 |
| lớp áo | Bên trong và bên ngoài với lớp phủ epoxy liên kết nóng chảy min250μm |
Các ứng dụng
Van này được áp dụng rộng rãi trong các đường ống chất lỏng để mở hoặc đóng cố định trong nước như xử lý nước thải, năng lượng điện, đường ống năng lượng, hóa chất, vận chuyển, các nguồn năng lượng, v.v.
Mô tả van cổng wcb rèn mặt bích:
-Thiết kế và tiêu chuẩn sản xuất, phù hợp với: ASME B16.34, API6D;
-Chiều dài kết cấu theo: ASME B16.10;
-Kích thước cuối mặt bích theo: ASME B16.5
-Kích thước cuối được kéo phù hợp với: ANSI B1.20.1;
-Kích thước cuối mông phù hợp với: ANSI B16.25
-Kích thước ổ cắm phù hợp với: ANSI B16.11
-Kiểm tra và thử nghiệm theo: API598
-Vật liệu bề mặt làm kín tùy chọn: Thép hợp kim 13 cr (mã H) Mã cacbua STL (Y) Có thể lựa chọn các vật liệu làm kín đặc biệt khác theo yêu cầu của khách hàng.
-Vật liệu thay thế chính:
Lớp thép cacbon: WCB, WCC, A105, v.v.
Lớp: thép không gỉ 304,316,304 L, 316 L, CF8, CF8M, CF3, CF3M, CF8C và thép không gỉ duplex, v.v.
Lớp: thép nhiệt độ thấp LF2, LCC, LCB, v.v.
Các loại thép Chrome molypden: WC5 WC6, WC9, C5, v.v.
| DN | L | D | D1 | D2 | b | f | nd | H | W |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 178 | 150 | 114 | 90 | 18 | 3 | 4-18 | 270 | 180 |
| 65 | 190 | 165 | 127 | 103 | 18 | 3 | 4-18 | 280 | 180 |
| 80 | 203 | 185 | 146 | 122 | 18 | 3 | 4-18 | 290 | 200 |
| 100 | 229 | 215 | 178 | 154 | 20 | 3 | 4-18 | 315 | 200 |
| 150 | 267 | 280 | 235 | 211 | 23 | 3 | 8-18 | 410 | 280 |
| 200 | 292 | 335 | 292 | 268 | 23 | 3 | 8-18 | 515 | 320 |
| 225 | 330 | 405 | 324 | 300 | 24 | 3 | 8-18 | 560 | 320 |
| 250 | 330 | 405 | 356 | 328 | 24 | 3 | 8-22 | 605 | 320 |
| 300 | 356 | 455 | 406 | 378 | 30 | 4 | 12-22 | 695 | 450 |
| 350 | 381 | 525 | 470 | 438 | 33 | 4 | 12-26 | 790 | 450 |
| 375 | 406 | 580 | 795 | 463 | 33 | 4 | 12-26 | 880 | 450 |
| 400 | 406 | 580 | 521 | 489 | 33 | 4 | 12-26 | 970 | 560 |
| 450 | 432 | 640 | 584 | 552 | 33 | 4 | 12-26 | 1045 | 560 |
| 500 | 457 | 705 | 641 | 609 | 35 | 4 | 16-26 | 1120 | 800 |
| 600 | 508 | 825 | 756 | 720 | 42 | 5 | 16-30 | 1320 | 800 |
