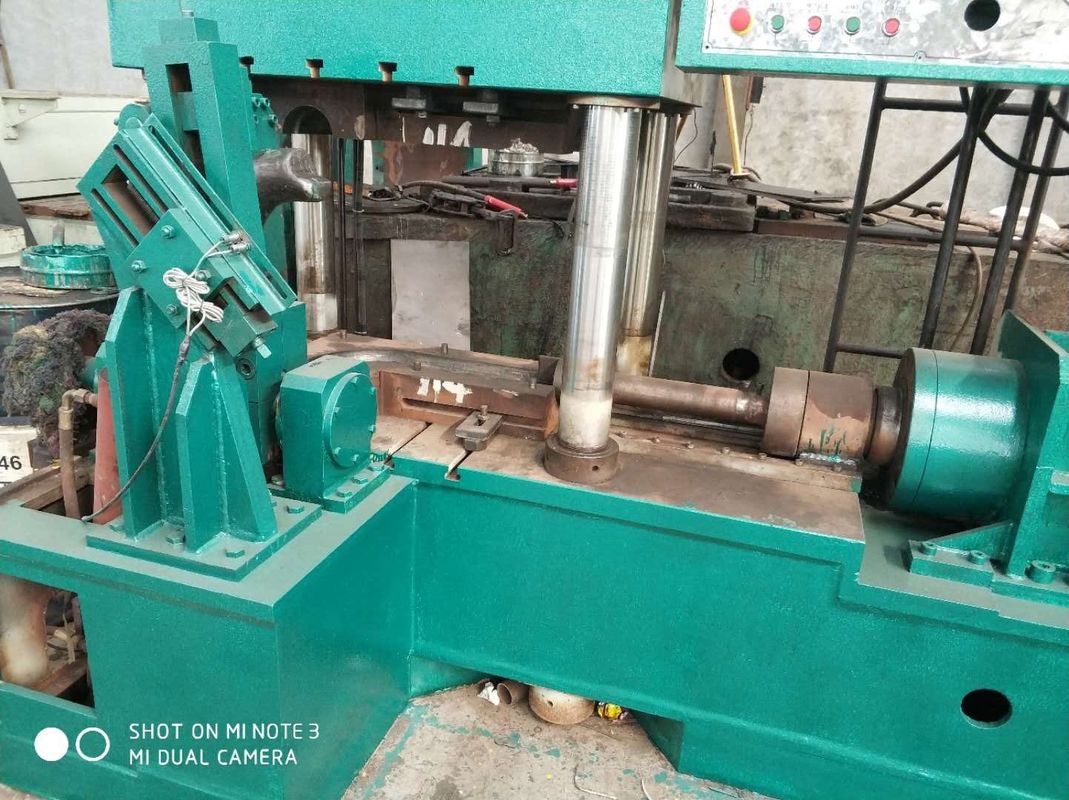

Máy tạo hình khuỷu tay bằng thép không gỉ CE 133mm

Thông số sản phẩm:

I. Nội dung công việc của nhà cung cấp

1. Thiết kế và sản xuất.

2. Cài đặt.

3, gỡ lỗi.

Thứ hai, hiệu suất

1. Được sử dụng để ép nguội khuỷu tay bằng thép không gỉ.

2. Áp suất làm việc định mức của dầu là 25Mpa. Áp suất thực nghiệm của xi lanh dầu là 31,5MPa

3, áp suất xi lanh chính 350T hai, (đường kính bên trong xi lanh 300mm) hành trình hiệu quả 900mm.

4. Áp suất xi lanh bên là 200T, (đường kính bên trong xi lanh là 320mm) hành trình hiệu quả là 800mm.

5. Phạm vi tạo hình khuỷu tay có đường kính 133-219.

6, công suất động cơ 30KW.

Gỡ khuôn trục quay đảo ngược 7, 90 °

8, điều kiện môi trường của máy đẩy lạnh: nhiệt độ môi trường 5-38 độ, độ ẩm tương đối ≤82%, điện áp đầu vào ba pha bốn dây 380V (-12% - + 15%), tần số 50Hz ± 2% Thời gian làm việc có thể là 24 giờ một ngày làm việc liên tục, không khí không có chất ăn mòn, thiết bị phải được vận hành trong xưởng, có đủ không gian.

9, sử dụng dầu thủy lực chống mài mòn YB-N46.

Ba, tiêu chuẩn xi lanh

1. Việc sản xuất xi lanh dầu tuân theo các tiêu chuẩn JB / T10205-2000 và JB / T15622-2005.

2. Xi lanh là thép 45 #, bề mặt bên trong là Ra0.3, thanh piston là ống liền mạch 45 #, bề mặt được mạ crom, đánh bóng sau khi mạ, không có đường thẳng, đường xoắn ốc, kết thúc là Ra0.4.

3. Các bộ phận khác của xi lanh được làm bằng rèn 45 # để đảm bảo các tính chất cơ học.

4. Ống dẫn hướng piston của xi lanh chính sử dụng ống bọc đồng, tất cả các vòng đệm đều áp dụng loạt ưu tiên tiêu chuẩn và vòng đệm dầu chính được nhập khẩu từ Áo ACO.

5. Trước khi lắp ráp xi lanh, phải kiểm tra độ nhẵn, độ cứng, kích thước phù hợp và các hạng mục khác của xi lanh và cần piston, đồng thời phải kiểm tra chất lượng của các vật rèn và phớt.Các bộ phận được sử dụng để lắp ráp chai phải đáp ứng các tiêu chuẩn, và thử nghiệm áp suất phải được thực hiện sau khi lắp ráp chai.

Bốn, máy chủ,

1. Kết cấu chính là kết cấu ba dầm và bốn cột.Thiết bị bao gồm dầm trên, dầm dưới, thanh trượt, cột liên kết, đai ốc, trụ và thiết bị vật liệu đảo ngược, v.v. Ba dầm được hàn bằng thép tấm chất lượng cao Q235-A. Sử dụng dây hàn chất lượng cao 16Mo để đảm bảo độ bền. các bộ phận kết cấu được gia công bằng máy điều khiển số để đảm bảo độ chính xác.

2. Chiều cao mở tối đa của thanh trượt: 1200mm.

3, kích thước hiệu quả của bàn làm việc: khoảng 1700mm- phía trước và phía sau 900mm (không bao gồm phần trụ bên)

Có một xylanh dầu chính được lắp trên đường tâm nằm ngang của dầm trên.Thanh piston của xylanh dầu được nối với thanh trượt thông qua mặt bích chia.Khi xylanh dầu đi vào và thoát ra, thanh trượt được dẫn động để di chuyển lên và xuống theo bốn cột. Piston xylanh bên dẫn động thanh trên cùng di chuyển dọc theo trục trượt.

Kích thước thiết bị: 3800mm * 2100mm * 4200mm

Trọng lượng thiết bị: 29T

Năm, trạm bơm thủy lực

Áp suất làm việc tối đa của hệ thống thủy lực là 25MPa và áp suất thí nghiệm là 31,5MPa.

Bề mặt bên trong và bên ngoài của thùng dầu được xử lý chống gỉ.Một màn lọc được lắp trong thùng dầu, mực chất lỏng và nhiệt độ dầu được hiển thị.

Toàn bộ hệ thống thủy lực phải được làm sạch trước khi chạy thử nghiệm phun dầu.

Các trạm bơm được thiết kế với các kết nối tích hợp để giảm các điểm rò rỉ. tự chẩn đoán và các chức năng khác.

Trạm bơm được lắp đặt trên bệ trên cùng của thiết bị, giúp giảm chiều dài đường ống một cách hiệu quả nhằm giảm điểm rò rỉ dầu và tiết kiệm diện tích.

Sáu, chức năng PLC

1, Điều khiển PLC, một phím đúc. Đặt ống vào khuôn và nhấn nút khởi động để hệ thống tự động đẩy và lấy thành phẩm ra.

2, PLC có thể hiển thị tốc độ, khoảng cách, số lượng mỗi giờ làm việc và dầu thủy lực tự chẩn đoán.

3, hoạt động tự động và thủ công có thể được chuyển đổi, trong khuôn là gỡ lỗi rất thuận tiện.

4. Áp suất hệ thống thủy lực có thể được thiết lập để bảo vệ hiệu quả những thiệt hại do lỗi vận hành của thiết bị.

5. Tất cả điều khiển tập trung trên một tủ vận hành, màn hình cảm ứng, động cơ đang chạy, tổng dừng và hiển thị trạng thái khởi động và dừng bơm đầy chất lỏng.

6. Các thành phần điện: PLC sử dụng PLC Mitsubishi, và các thành phần khác sử dụng Schneider và Chint.
